TCS型橋式汽車煤采制樣機，是針對入廠煤采樣而設計的一種機械化采樣設備，該設備能自動或半自動完成采樣、制樣、集樣過程，并配有余煤返排功能，采制樣工藝符合GB475-1996和DL/T747—2001標準，完全排除人為因素的干擾，使燃煤采樣實現科學化，規范化。

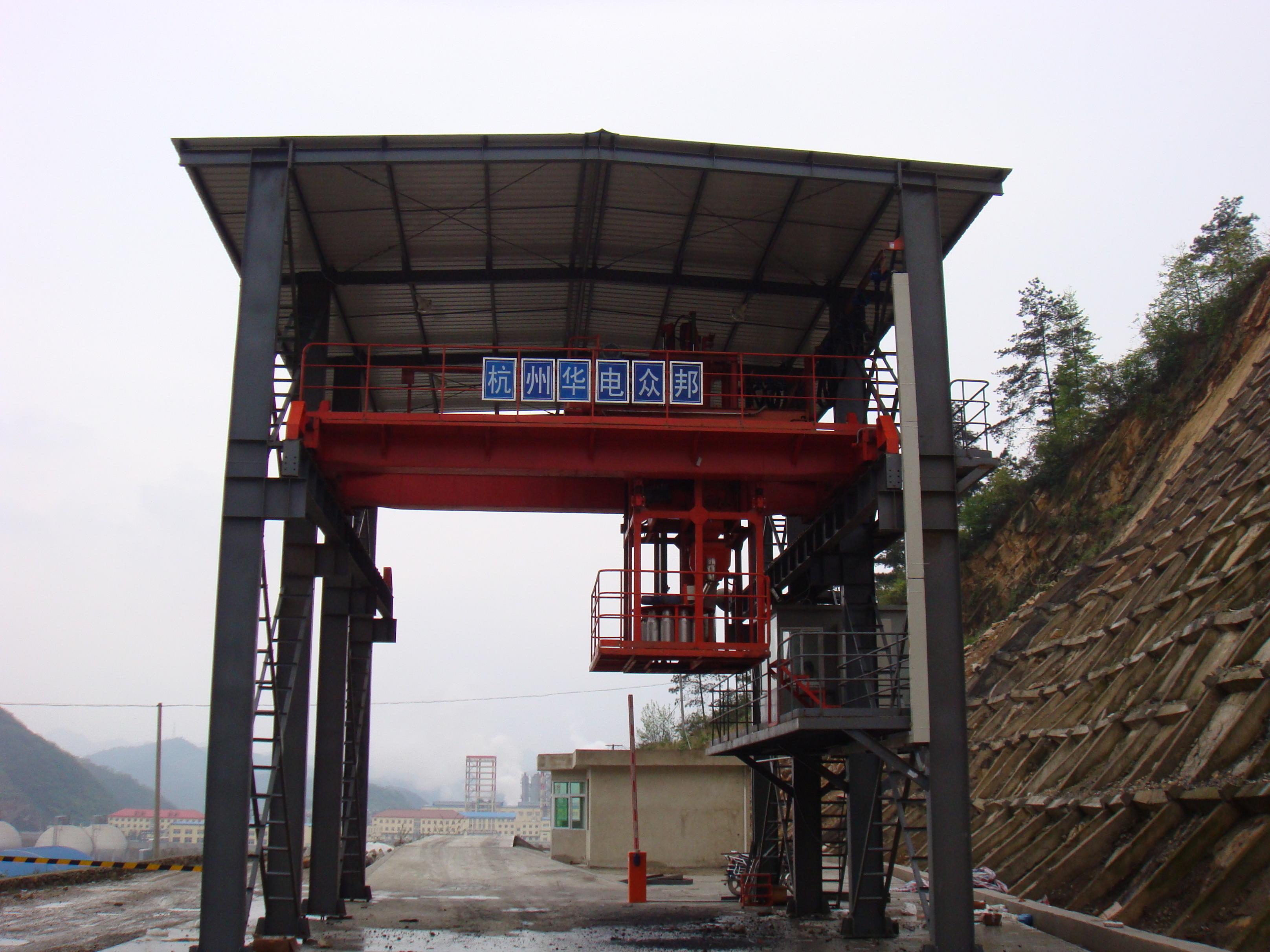

TCS型集成橋式汽車煤采制樣機，是針對入廠煤采樣而設計的一種機械化采樣設備，該設備能自動或半自動完成采樣、制樣、集樣過程，并配有余煤返排功能，采制樣工藝符合GB475-1996和DL/T747—2001標準，完全排除人為因素的干擾，使燃煤采樣實現科學化，規范化。該設備主要適用于燃煤發電廠、煤礦、碼頭等需進行煤質檢測的場所，采樣頭、破碎機與縮分器等部件可以按用戶要求配置，最大限度地滿足用戶的需要。
一、主要技術參數
|
功
能
參
數 |
采樣執行標準 |
GB474,GB475 |
|
采樣時間 |
一車隨機三點采樣≤3分鐘 |
|
|
制樣粒度 |
≤6~13mm |
|
|
縮分比調節范圍 |
1 /8~1/44可調 |
|
|
系統水分適用范圍 |
≤15% |
|
|
系統水分損失 |
≤1% |
|
|
集樣瓶換位方式 |
自動 |
|
|
集樣瓶數 |
1-10可定制 |
二、工作原理和結構組成
1、工作原理
橋式汽車煤采制樣機由上位機+PLC聯合控制，待采樣汽車車廂到達采樣位置后，輸入來煤信息，隨機由旋轉編碼器計算出預采樣的采樣點座標，點擊“采樣開始”按鈕，此時采樣頭在驅動裝置帶動下，開始全斷面采樣，采取的煤樣進入特制螺旋給料機，通過螺旋給料機進入破碎機破碎，破碎后的煤樣進入旋鼓式縮分器進行縮分，經縮分后的子樣進入集樣器的集樣瓶中，其余廢棄的煤樣通過落煤管直接排回車廂內。
當?shù)谝稽c(diǎn)采樣結束后，下一點的采樣位置由上位機控制隨機產生（為保證采樣的均衡性，原則上將每節車廂分為三段采樣區域，在每一采樣區域內隨機產生采樣點），此時采樣機大、小車根據上位機發出的采樣位置信號后，到達采樣位置后，自動重復采樣頭采樣、破碎、縮分、集樣、余煤返排過程。
2、結構組成
TCS型集成橋式汽車煤采制樣機主要由大車行走機構、小車行走機構、采樣系統、螺旋給料機、制樣系統、操作控制系統等組成。
