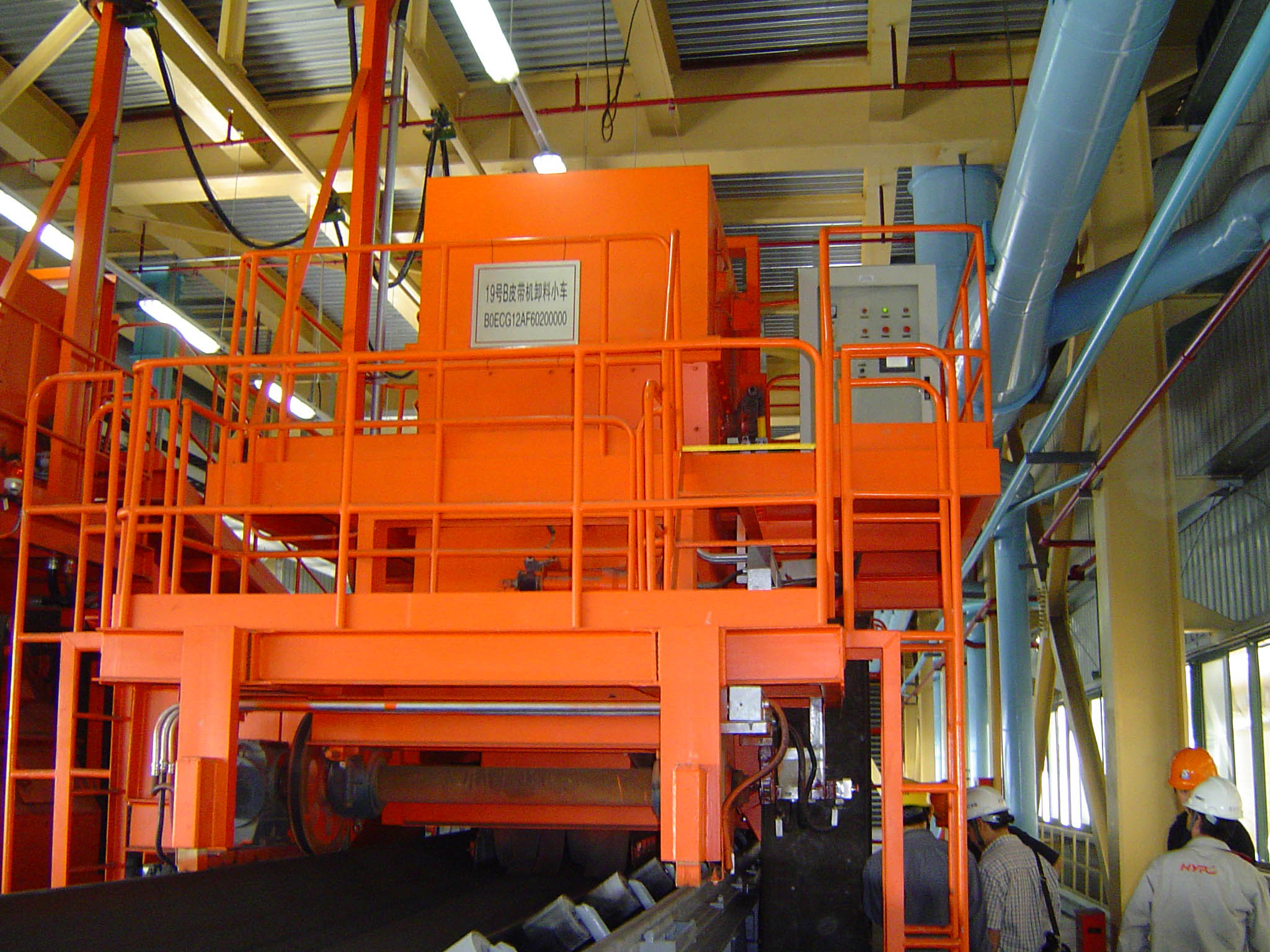

卸料小車是杭州華電眾邦輸煤設備有限公司最新研制的新型卸料設備，主要指標已達到國外先進水平。該設備運行可靠，易損件少, 使用壽命長，維護工作量小，檢修方便，有密封性極好的管路除塵系統

一．工作原理

卸料車適用于不同規格、輸送不同種類物料的皮帶機。其工作原理是卸料車串連在皮帶機上，根據不同物料的堆積角，使物料隨卸料車角度提升一定高度，然后通過三通向單側，兩側或中間卸料，物料的流向及流量通過各路的閘板閥（或翻板閥）控制。皮帶通過前后滾筒改向，使其重回前方。卸料車在皮帶機軌道上可以前后移動,實現多點卸料。

物料的流向及流量可以通過PLC控制閘板閥（或翻板閥）的開閉得以實現，具體流程圖示意見（圖一）。

二．    結構及特點

卸料車是由驅動平臺、皮帶機架、前后滾筒、平衡梁、夾軌器、閘板閥（或翻板閥）、溜槽體、除塵系統、電氣控制系統等組成，具有以下優點：

1．定位準確：原來的卸料車是用限位開關來實現定位的，此方式不能使卸料車準確定位，往往偏差很大，使物料不能準確地卸入卸料口中。我公司研制的卸料車是采用先進的PLC（可編程控制器），配合變頻器和編碼器來實現準確定位。卸料車可以通過PLC和變頻器實現軟起動和軟停車，即通過變頻器改變驅動裝置的速度，起動時由慢逐步加快，停車時由快逐步減速，再通過事先設定好的編碼器準確地讀取卸料車行駛的距離，實現小慣性定位制動。

2．采用了雙V型閘板閥（或翻板閥），可以實現單側卸料，兩側同時卸料或中路卸料。

3．運行平穩：由于采用了PLC和變頻器技術，使整個卸料車運行平穩。

4．結構合理：采用了六輪平衡梁結構，與原來的整體結構相比較既減小了輪壓，又減輕了震動。

5．密封性好：卸料車頭部及溜槽體采用全密封結構且增加了一套管路除塵裝置，粉塵通過負壓除塵管路系統吸走,避免了粉塵飛揚造成環境污染。

6．由于卸料車運行平穩，物料在輸送帶上的堆積截面積增大，以及帶速的提高，使輸送量相對增大。

7．操作簡單，運營費用底，可提高用戶的經濟效益。

8．由于輸送帶通過卸料車與皮帶機自身運動幾乎一樣，所以與其他卸料設備比較，大大地延長了輸送帶的使用壽命。

三．     供貨范圍：整機供貨。

四．    訂貨須知

物料種類；輸送量；帶寬；帶速；卸料方式（單側、雙側、中間）；供電方式。
（如用戶只需兩路卸料，可提供兩路v型閘板閥系統。如采用翻板閥開閉系統，工作程序與閘板閥系統相同）。

閘板閥門開閉表

 主要技術參數

設備外形圖及外形尺寸表
